Brides industrielles : guide technique complet pour choisir vos brides
Les brides industrielles sont des composants essentiels dans les réseaux de tuyauterie. Elles permettent de réaliser une connexion démontable, fiable et durable entre deux sections de tuyaux, une vanne ou un appareil. Dans les secteurs industriels, HVAC, chimie, eau ou énergie, le choix de la bride correcte est indispensable pour garantir la sécurité et la performance de l’installation.
Qu’est‑ce qu’une bride industrielle ?
Une bride est un élément circulaire percé de trous permettant de boulonner deux composants ensemble. Elle assure :
- une connexion mécanique robuste,
- une étanchéité fiable,
- une maintenance facilitée grâce au démontage rapide,
- une compatibilité avec de nombreux équipements (vannes, filtres, pompes, instruments).
Les brides acier sont normalisées, notamment selon la norme EN 1092‑1, ce qui garantit une interchangeabilité et une qualité constante.
Les principaux types de brides

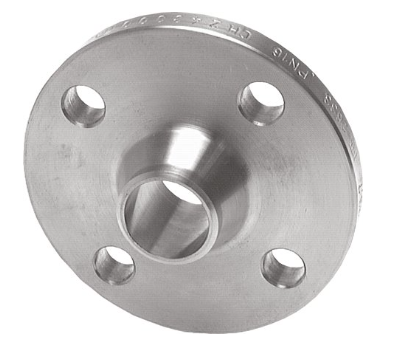

Brides à souder PN16 – DIN 2633 / EN 1092‑1
Les brides à souder sont utilisées pour les réseaux nécessitant une connexion permanente et résistante. Elles existent en acier noir ou en acier inoxydable, adaptées aux environnements corrosifs ou aux installations d’eau potable.
Brides filetées PN16 – DIN 2566 / EN 1092‑1
Les brides filetées permettent un montage sans soudure, idéal pour les installations de gaz ou les réseaux démontables. Elles sont généralement en acier galvanisé pour une meilleure résistance à la corrosion.
Brides pleines PN40 – EN 1092‑1
Les brides pleines servent à obturer une ligne ou fermer une extrémité de tuyauterie. Elles conviennent aux installations haute pression (PN40).
Brides taraudées PN10
Les brides taraudées sont utilisées pour des raccordements spécifiques, notamment en plomberie ou gaz.
Comment choisir la bonne bride ?
Pour sélectionner la bride adaptée, plusieurs critères techniques doivent être pris en compte :
1. Pression nominale (PN)
- PN10 : installations basse pression
- PN16 : standard industriel le plus courant
- PN40 : haute pression
2. Diamètre nominal (DN)
Correspond au diamètre du tuyau : DN15, DN20, DN40, DN65, etc.
3. Norme
Les brides acier sont généralement conformes à :
- EN 1092‑1
- DIN 2633 (brides à souder PN16)
- DIN 2566 (brides filetées)
4. Matériau
- Acier noir : installations générales
- Acier galvanisé : résistance à la corrosion
- Inox : eau potable, chimie, environnements agressifs
